HW10 Pro-pulizia e manutenzione

Montaggio e smontaggio tubi metallici

Inserire verticalmente il tubo di metallo nel corpo principale finché non si sente un "clic". Assicurarsi che il tubo metallico sia saldamente bloccato (Fig 1). Per rimuovere il tubo di metallo, spingere il pulsante di rilascio del tubo di metallo verso il basso fino all'estremità e tirare il tubo di metallo verso l'alto.(Fig 2)
Montaggio e smontaggio pacco batterie
1. Far scorrere la batteria lungo lo slot e premere con decisione la batteria fino a quando non si sente un "clic". La batteria è bloccata.
2.Premere il pulsante di rilascio della batteria e tirare la batteria nella direzione opposta al gruppo per sbloccarla.
Nota: ad eccezione della sostituzione del pacco batteria, non è necessario estrarre frequentemente il pacco batteria

Gruppo aspirapolvere portatile

Inserire l'ingresso di aspirazione del contenitore per la polvere dell'aspirapolvere portatile nella scanalatura del coperchio del corpo principale.
Spingere l'aspirapolvere portatile verso il tubo metallico finché non si sente un "clic", l'aspirapolvere portatile è installato correttamente sul corpo principale. E la macchina attualmente viene utilizzata come aspirapolvere verticale (Fig. 4). Per rimuovere l'aspirapolvere portatile, basta premere il pulsante di rilascio dell'aspirapolvere portatile e sollevare l'aspirapolvere portatile in diagonale verso l'alto. (Figura 5)

Gruppo base di carica

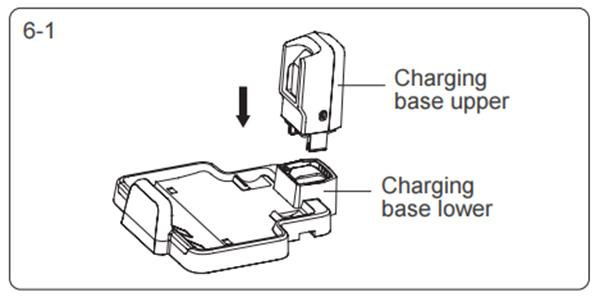

Premere la base di ricarica superiore verso la base di ricarica inferiore finché non si sente un "clic". (Fig6-1)

Gruppo porta carica

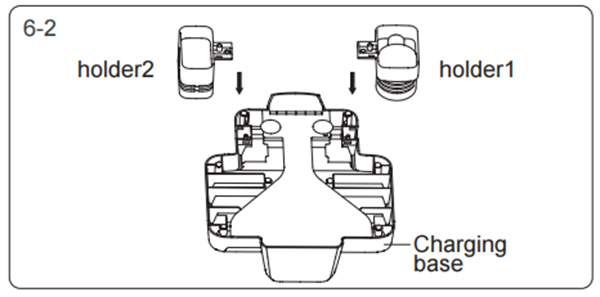

Premere il supporto 1 e il supporto 2 nella base di ricarica finché non si sente un "clic". (Fig. 6-2)

Posizionare la macchina sulla base di ricarica

Per rimettere la macchina alla base di ricarica, afferrare la maniglia della macchina per sollevare la macchina, puntare lo slot di ricarica sul fondo della macchina alla presa di ricarica sulla base di ricarica e inserire la macchina nella base di ricarica. Per utilizzare la macchina, afferrare la maniglia della macchina ed estrarla dalla base di ricarica.(Fig7)

Montaggio e smontaggio serbatoio acqua sporca

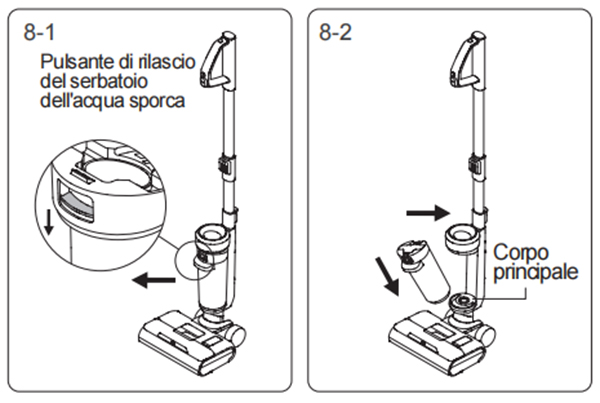

Per rimuovere il serbatoio dell'acqua sporca, tenere la macchina con una mano e tenere il serbatoio dell'acqua sporca con l'altra, premere il pulsante di rilascio del serbatoio dell'acqua sporca per estrarre il serbatoio dell'acqua sporca. (Fig8-1)
Per assemblare il serbatoio dell'acqua sporca, posizionare il fondo del serbatoio dell'acqua sporca nel corpo principale, spingere il serbatoio dell'acqua sporca verso il corpo principale finché non si sente un "clic". (Fig8-2)

Montaggio e smontaggio della finestra del rullo del pennello e del rullo del pennello

Per rimuovere la finestra della spazzola a rullo, tenere fermo il fermo della finestra della spazzola a rullo e tirare verso l'alto per rimuovere la finestra della spazzola a rullo.
Per montare la finestra della spazzola a rullo, allineare le clip sui due lati della finestra della spazzola a rullo con le fessure sui due lati della testata del pavimento. Premere la finestra della spazzola verso il basso finché non si sente un "clic". (Fig.9)
Smontare/montare la spazzola a rullo: estrarre il cappuccio sinistro della spazzola con un dito per estrarre la spazzola. Tenere il cappuccio della spazzola, far scorrere il lato sinistro della spazzola nell'ingranaggio, posizionare la spazzola nell'ugello. (Fig.10)
Montaggio e smontaggio del serbatoio dell'acqua pulita
Per rimuovere il serbatoio dell'acqua pulita, tenere la maniglia del serbatoio dell'acqua pulita ed estrarre il serbatoio dell'acqua pulita. Per assemblare il serbatoio dell'acqua pulita, rimettere il serbatoio dell'acqua pulita sull'ugello, allinearlo con la finestra della spazzola rotante. (Fig11)

Uso del Prodotto

Nota: quando lo si utilizza per la prima volta, caricare completamente la macchina prima di utilizzarla.

Uso di aspirapolvere verticale

Premere il pulsante di accensione/spegnimento della maniglia, lo schermo LCD e le luci decorative si illumineranno, l'impostazione predefinita è in modalità Auto (Fig 12), premere il pulsante di modalità per passare alla modalità Pavimento (Fig 13), premere due volte il pulsante di modalità per passare a Modalità Turbo (Fig 14), premere tre volte il pulsante della modalità per passare alla modalità Tappeto (Fig 15).

Premere nuovamente il pulsante della modalità per tornare alla modalità automatica. Premere nuovamente il pulsante di accensione/spegnimento della maniglia per spegnere la macchina, lo schermo del display e le luci decorative si spengono.

Nota:

1. Quando si pulisce il tappeto, pulire prima la bocchetta del pavimento (fare riferimento a "Pulizia e manutenzione, Pulizia della bocchetta del pavimento" per i dettagli) e sostituire la spazzola a rullo per tappeti.
2. Durante la pulizia del pavimento o l'autopulizia, assicurarsi che la finestra della spazzola sia fatta scorrere verso l'alto. (Fig 16-1)
3. Durante la pulizia del tappeto, assicurarsi che la finestra della spazzola sia fatta scorrere verso il basso.(Fig16-2)
4. Quando il livello della batteria è inferiore al 20%, non è possibile passare alla modalità Tappeto e alla modalità Turbo.

Funzione getto d'acqua

Quando l'aspirapolvere verticale è in funzione, premere il pulsante di spruzzatura dell'acqua, la bocca dello spruzzatore spruzza acqua a forma di ventaglio; rilasciare il pulsante di spruzzatura dell'acqua per interrompere la spruzzatura dell'acqua. (Figura 17)

Uso dell'aspirapolvere portatile

Togliere l'aspirapolvere portatile, premere il pulsante di accensione/spegnimento del palmare, il display e le luci decorative si illumineranno, l'impostazione predefinita è in modalità ECO (Fig 18), premere il pulsante della modalità portatile per passare alla modalità MAX (Fig 19), quindi premere il pulsante pulsante modalità portatile per tornare alla modalità ECO; Premere nuovamente il pulsante di accensione/spegnimento del palmare per spegnere la macchina, il display e le luci decorative si spengono.

L'aspirapolvere portatile può essere collegato alla bocchetta per tappezzeria, alla bocchetta per fessure, alla testata elettrica del materasso o al tubo metallico, per pulire diverse aree.

1. Collegare con lo strumento per tappezzeria per pulire la polvere e le particelle sulla superficie del mobile. (Figura 20-1)

2.Collegare con un tubo di metallo per pulire la polvere in luoghi alti. Aprire il coperchio superiore del tubo metallico, spingere il pulsante della maniglia verso l'alto per estendere il tubo metallico, quindi inserire il tubo nell'ingresso di aspirazione dell'aspirapolvere portatile per
pulire la polvere in alto. (Figura 20-2)

3.Collegarsi con la bocchetta a lancia per pulire i luoghi stretti. (Figura 20-3)

4.Collegare la testata del materasso elettrico per pulire la polvere, i capelli, gli acari della polvere, ecc. sul letto o sul divano in tessuto. (Figura 20-4)

Note:

1. Quando la batteria è inferiore al 20%, non è possibile passare alla modalità massima.

2. Quando si utilizza un aspirapolvere portatile, non aspirare acqua, altrimenti si causerà un difetto del motore.

Ricarica della macchina

Collegare l'adattatore alla rete elettrica, inserire l'aspirapolvere verticale nella base di ricarica per avviare la ricarica.(Fig 21)

Note:

1. Prima del primo utilizzo, caricare completamente la batteria e, prima della seconda carica, svuotare la batteria per garantirne la durata;
2. Se il prodotto deve rimanere inattivo per un lungo periodo, caricarlo una volta ogni tre mesi;
3. Quando non è in carica, rimuovere l'adattatore dalla presa per evitare il pericolo di contatto accidentale.

Funzione di asciugatura ad aria della spazzola a rullo (Fig. 22)

Nella modalità di ricarica, tenere premuto il pulsante della modalità maniglia per 3 secondi per accedere alla modalità di asciugatura all'aria a rullo per 4 ore. Durante il processo di asciugatura all'aria, la luce decorativa è accesa e la spazzola rotante ruota leggermente a intervalli per regolare la posizione di asciugatura all'aria; Premere nuovamente il pulsante della modalità per disattivare la modalità di asciugatura.

Note:

Questa modalità è progettata per impedire che la spazzola umida generi batteri o odori. (Il display è mostrato in Fig. 22)

Funzione di autopulizia del rullo delle spazzole e del percorso dell'aria

Nella modalità di ricarica, premere il pulsante di autopulizia per accedere alla modalità di pulizia (il display è mostrato in Fig. 23). Una volta completata l'autopulizia, la macchina entra in modalità di asciugatura ad aria con rullo a spazzola e ritorna alla modalità di ricarica; durante il processo di autopulizia, per terminare anticipatamente la modalità di autopulizia, premere il pulsante di accensione/spegnimento e la macchina tornerà alla modalità di ricarica.

Note:

1. La modalità di pulizia automatica serve solo per pulire il percorso dell'aria della testina del pavimento e la spazzola per pavimenti duri. Non eseguire la pulizia automatica sulla spazzola a rullo per tappeti.
2. Prima di attivare la modalità di pulizia automatica, svuotare prima l'acqua sporca nel serbatoio dell'acqua sporca, verificare che la macchina sia posizionata saldamente sul supporto di ricarica, che l'adattatore sia collegato alla presa e collegato al supporto di ricarica. Il serbatoio dell'acqua pulita conserva almeno 1/2 volume d'acqua; Dopo aver completato l'autopulizia, pulire nuovamente il serbatoio dell'acqua sporca.
3. Quando la carica della batteria è inferiore o uguale al 10%, la modalità di autopulizia non può essere attivata ma può essere attivata normalmente dopo averla caricata per un periodo di tempo.

Indicatore di vuoto del serbatoio dell'acqua pulita

Quando si utilizza la funzione di spruzzo d'acqua, la voce/schermo mostra "Nessuna acqua pulita, riempire acqua" (visualizzazione alternata di Fig 24 e Fig 25), spegnere la macchina e aggiungere acqua al serbatoio dell'acqua pulita. Quando si utilizza la funzione di pulizia automatica modalità pulizia, se viene rilevato che non c'è acqua nel serbatoio dell'acqua pulita, la pulizia automatica della spazzola verrà interrotta. Per continuare la pulizia automatica, aggiungere acqua al serbatoio dell'acqua pulita e svuotare il serbatoio dell'acqua sporca, quindi riavviare la modalità di pulizia automatica.

Note:

Quando si aggiunge acqua pulita, è possibile aggiungere la soluzione detergente JIMMY in dotazione, il rapporto è di circa 1 tappo di bottiglia di soluzione detergente per un serbatoio pieno d'acqua, la temperatura dell'acqua non può superare i 40°C.

Riempire il serbatoio dell'acqua pulita: dopo aver rimosso il serbatoio dell'acqua pulita, aprire il tappo di riempimento dell'acqua, girarlo di lato per esporre il foro di ingresso dell'acqua, versare acqua pulita e soluzione detergente, quindi ricollegarlo nella posizione originale e reinstallare il serbatoio dell'acqua pulita al floorhead. (figura 26)

Indicatore di serbatoio dell'acqua sporca pieno Quando l'aspirapolvere verticale rileva che il serbatoio dell'acqua sporca è pieno, l'intera macchina si fermerà ed emetterà un promemoria vocale. Si prega di pulire l'intero serbatoio dell'acqua sporca e rimetterlo a posto. (Fig. 27 e Fig. 28 vengono visualizzate alternativamente) Quando viene rilevato che il serbatoio dell'acqua sporca è pieno in modalità di pulizia automatica, la macchina smetterà di funzionare e emetterà un promemoria vocale. Si prega di pulire l'intero serbatoio dell'acqua sporca e rimetterlo a posto. Pulizia del serbatoio dell'acqua sporca: estrarre il coperchio superiore del serbatoio dell'acqua sporca e il telaio del filtro, scaricare l'acqua sporca, montare il serbatoio dell'acqua sporca dopo il lavaggio e rimetterlo sulla bocchetta del pavimento. (fare riferimento a "Pulizia e manutenzione del serbatoio dell'acqua sporca" per i dettagli）

Indicatore di spazzola bloccata Quando l'aspirapolvere è in modalità di lavoro o di pulizia, se la spazzola è bloccata, l'intera macchina si fermerà e emetterà un promemoria vocale. (Fig. 29 e Fig. 30 vengono visualizzate alternativamente) Estrarre la spazzola a rullo, pulire i corpi estranei o i capelli aggrovigliati sulla spazzola a rullo. Pulizia della spazzola a rullo: dopo aver rimosso la finestra, estrarre la spazzola a rullo, utilizzare la lama della spazzola per la pulizia per tagliare i peli che si avvolgono sulla spazzola a rullo e pulire i corpi estranei attaccati alla spazzola a rullo e alla testina del pavimento, installare la spazzola a rullo e il retro della finestra. (Fig 31) (fare riferimento a "Pulizia e manutenzione del gruppo testata del pavimento" per i dettagli)

Indicatore percorso dell'aria bloccato Quando l'aspirapolvere verticale è in modalità di lavoro o di pulizia automatica, se il percorso dell'aria è bloccato, la macchina smetterà di funzionare e emetterà un promemoria vocale. Seguire le istruzioni visualizzate sullo schermo per verificare le possibili parti bloccate e ripulirle. Quando l'aspirapolvere portatile è in funzione, se il percorso dell'aria è bloccato, l'aspirapolvere si fermerà automaticamente. A questo punto è necessario pulire il contenitore della polvere e l'HEPA. (Il contenuto visualizzato sullo schermo è: il blocco dell'aspirapolvere verticale è mostrato in Fig 32-1、32-2、32-3、 32-4、32-5, e il blocco dell'aspirapolvere portatile è mostrato nella Figura 32-1、32-2)
Pulizia del percorso dell'aria: 1.Smontare il serbatoio dell'acqua sporca, estrarre il coperchio superiore e il filtro del serbatoio dell'acqua sporca, lavare tutte le parti e rimontarle. 2.Utilizzare una spazzola per tubi per pulire lo sporco, i corpi estranei e i capelli all'interno del percorso dell'aria della bocchetta del pavimento. 3.Rimuovere il contenitore della polvere, svuotarlo, rimuovere l'HEPA, quindi estrarre il ciclone e smontarlo, pulire tutte le parti e rimontare il contenitore della polvere. (Fare riferimento a "Pulizia e manutenzione" per i dettagli)

Funzione vocale La voce della nuova macchina è attivata per impostazione predefinita, premere il pulsante Mute per disattivare la funzione vocale; premere nuovamente il pulsante Mute per attivare la funzione vocale. (Fig 33) Nota: quando si utilizza un aspirapolvere portatile, non è disponibile la funzione vocale.

Indicatore di carica della batteria Quando il pulitore verticale è in funzione, se la voce ricorda "Batteria scarica. Caricare la batteria", utilizzarla dopo la ricarica. (Fig 34) Quando l'aspirapolvere verticale è in funzione, se la voce ricorda "Batteria scarica. La macchina si spegnerà a breve. Caricare la batteria", l'energia sta per esaurirsi e si spegnerà automaticamente. È necessario pagare per l'uso. Quando si utilizza l'aspirapolvere, l'icona nell'angolo in alto a destra dello schermo mostra la carica della batteria a sinistra: griglia piena significa batteria dal 75% al ​​100%; 3/4 griglia significa dal 50% al 75% della batteria; 1/2 griglia significa batteria dal 25% al ​​50%; 1/4 di griglia indica dall'1% al 25% della batteria; lo spazio vuoto indica che la batteria è scarica e deve essere caricata prima dell'uso.

Pulizia e manutenzione Pulizia del serbatoio dell'acqua sporca (Fig 35) Dopo aver spento l'aspirapolvere, rimuovere il serbatoio dell'acqua sporca, sollevare il coperchio superiore del serbatoio dell'acqua e rimuovere il telaio del filtro in schiuma da esso, aprire il coperchio ribaltabile del telaio del filtro in schiuma, estrarre il filtro in schiuma. Versare l'acqua sporca e lo sporco nel serbatoio dell'acqua, quindi lavare il serbatoio dell'acqua sporca, il coperchio del serbatoio dell'acqua, il telaio del filtro in schiuma e il filtro in schiuma. Se sono presenti corpi estranei nel tubo del serbatoio dell'acqua sporca, è possibile pulirlo con una spazzola per la pulizia; asciugare le parti sopra dopo il lavaggio. Quindi rimontare tutte le parti nel serbatoio dell'acqua sporca. Nota: 1. Dopo aver utilizzato l'aspirapolvere verticale, si consiglia di pulire immediatamente il serbatoio sporco; 2. Quando si reinstalla il filtro, non piegare la gomma morbida nera sotto il filtro. Pulizia della bocchetta del pavimento (Fig 36) Dopo aver rimosso la finestra della spazzola a rullo, la spazzola a rullo, il serbatoio dell'acqua pulita e il serbatoio dell'acqua sporca, inserire la spazzola per la pulizia attraverso il foro circolare sotto la posizione di installazione del serbatoio dell'acqua sporca per eliminare corpi estranei e incrostazioni nel tubo, e i capelli intasati; Utilizzare la lama sulla spazzola per la pulizia per tagliare i peli impigliati sulla spazzola; Pulire le parti sporche della macchina (la spazzola a rullo può essere posizionata nel supporto accessori per l'asciugatura). Nota: non lavare la spazzola separatamente dopo aver rimosso la spazzola a rullo.

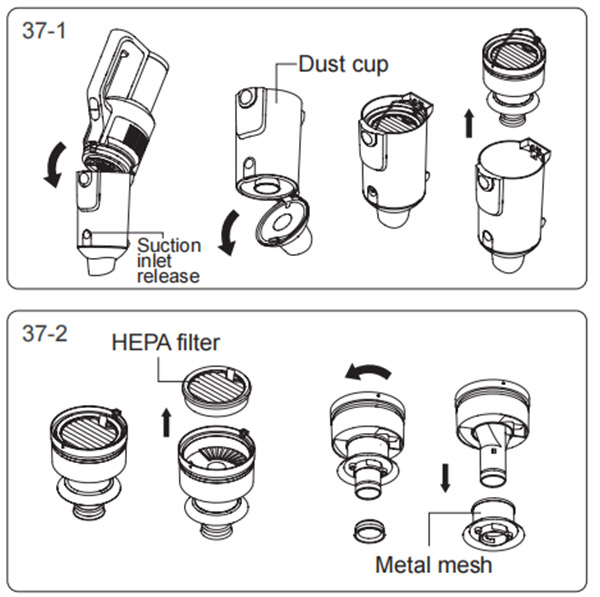

Pulizia del contenitore della polvere (Fig37-1,37-2) Premere il pulsante di rilascio del contenitore della polvere per rimuovere il contenitore della polvere dall'aspirapolvere portatile; premere il pulsante di rilascio della bocca di aspirazione per aprire la bocca di aspirazione e svuotare il contenitore della polvere; Estrarre il gruppo ciclone; Estrarre il filtro HEPA; Tenere la rete metallica, ruotarla per sbloccare la rete metallica, quindi rimuoverla verso il basso. Dopo aver pulito, asciugato e asciugato ciascuna parte, assemblare a turno il contenitore per la polvere, quindi installarlo sull'aspirapolvere portatile.
